안녕하세요 기구설계 직업으로 하고있는 후느야 입니다.

저는 AUTO CAD를 주로 사용하고 있는데요

업체에서 1품1도를 요청하기도 하고 인벤터로 작업하다보면 각 파일이 1품1도로 되서 관리하기 힘들어요

그래서 제가 알아낸 방법을 공유하려고 합니다.

매우 쉽고 유용해요!!

우선 CAD를 킬께요.!!

1. CAD FILE CLICK

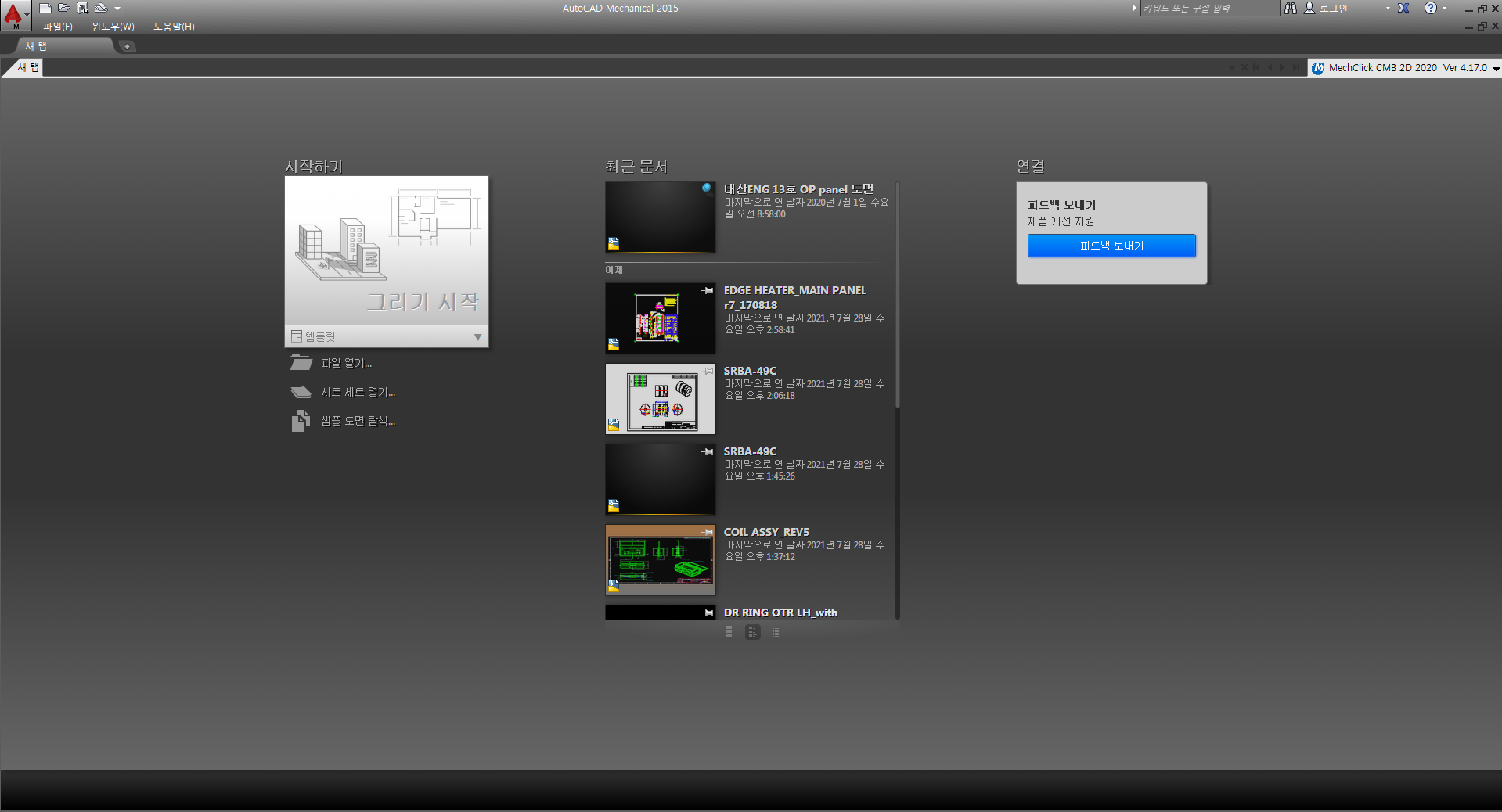

2. 그리기 시작_새 탬플렛을 킵니다.

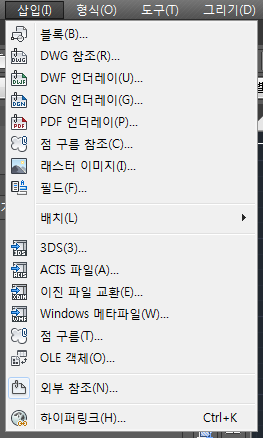

3. 단축키 xr, 외부참조 클릭

4. DWG 부착 클릭

자 이렇게 도면을 고르는 창이 나오면 가져다 붙이고 싶은거 싹다 붙입니다.

이런창이 나오면 괜한거 건드리지 마시고 확인 누르세요

5. 불러오기 완료

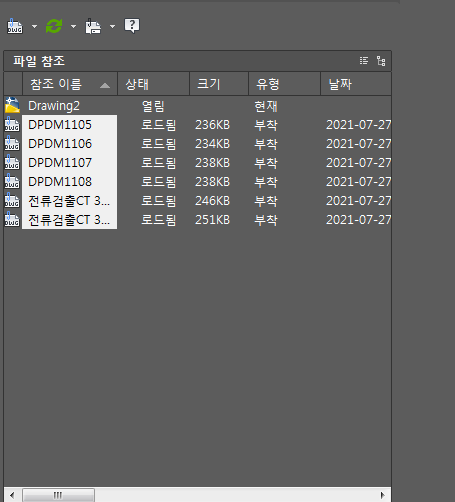

왼쪽에 외부참조란에 불러온 도면 목록이 있고

도면들은 어둡게 처리뒤에 블럭화 되어있습니다.

그럼 얘네를 하나씩 띄어놓으세요(헷갈리니깐)

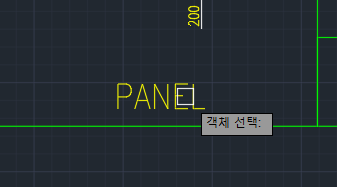

이렇게 개체한개 누르고 M(ove)누르고 마우스로 이동을 계속 하세요

그렇게 쫙 펼쳐 놓으시면 되요

6. 외부참조 끊기 오로지 하나의 파일로 유지할 수 있게(관리필요)

자 그럼 파일 목록을 드래그앤 드랍하신 다음에  오른쪽 버튼을 눌러 메뉴창을 띄우고 결합을 눌러주세요

한파일로 완전히 결합시키기

이 창이 나오면 결합하고 확인 눌러주세요

이러면 외부참조 리스트는 사라지고 캐드 도면만 남아있죠???

그런데 저 캐드도면들은 각각 블럭화가 되어있어요

블록을 깨실 분들은 EX(plode) 해주시구요!!

그럼 끝~~

PROGRAM AUTOCAD 2015

1. 새 CAD를 켠다.

2. XR단축키를 눌러 외부참조란을 킨다.

3. DWG부착을 누른다.(왼쪽 위)

4. 불러오고싶은 도면을 클릭한다.

5. 붙여넣은 다음에 도면을 하나씩 벌린다.

6. 외부참조 목록에서 캐드도면을 다 클릭한 후 결합->확인을 누른다.

7. 그럼 끝~~

아 혹시라도 축적이 안맞다면??

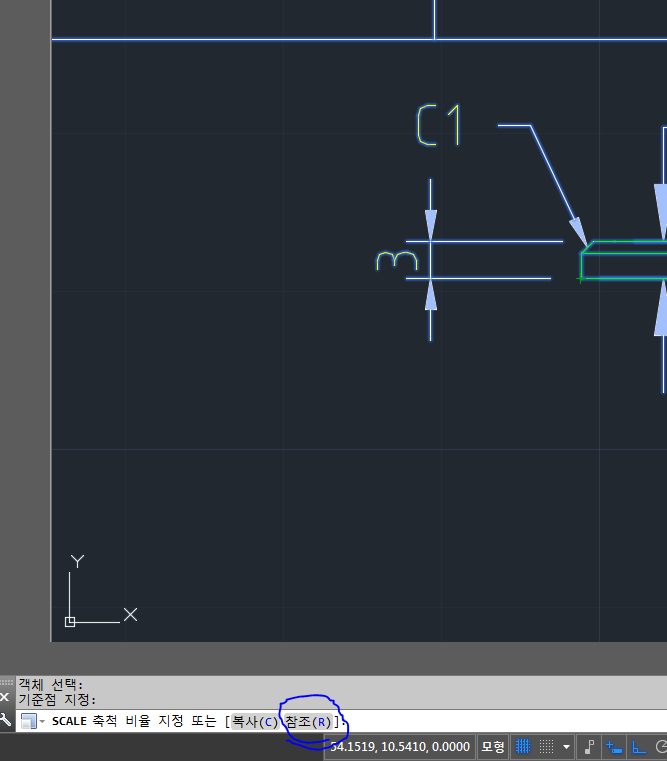

SCALE을 누르고 모든 불러온 도면을 잡은다음에

3이라는 도면치수처럼 바꾸려면 3의 하단을 기준점으로 두고

참고(R)을 누르고나서 3의 밑에 위를 찍어준 다음에 숫자 3을 기입하면 완료

이러면 변환해서 축적맞추기까지 완료~~

그럼 끝~~~
